WH型-滑块联轴器
- 型号说明：
滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。该联轴器噪声大，
- 咨询热线：0317-8309526
-
专注联轴器研发与制造 打造联轴器行业领军品牌
服务电话：0317-8309526 公司传真：0317-8263317
24小时服务电话 天硕竭诚为您服务
24小时服务电话 天硕竭诚为您服务
专注联轴器研发与制造 打造联轴器行业领军品牌
滑块联轴器与十字滑块联轴器结构相似，不同之处在于中间十字滑块为方形滑块，利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动，以实现两半联轴器联接。该联轴器噪声大，效率低，磨损快，一般尽量不选用，只有转速很低的场合，本标准所规定的滑块联轴器，适用于油泵装置或其它传递扭矩较小的场合，具有一定补偿两轴相对偏移量，减震和缓冲性能；其工作温度为-20~70°C。传递公称扭矩为16~500N.m。
滑块联轴器许用补偿量：轴向△ x=1~2mm ， 径向△ y ≤ 0.2mm ，角向△α≤ 40 ′。

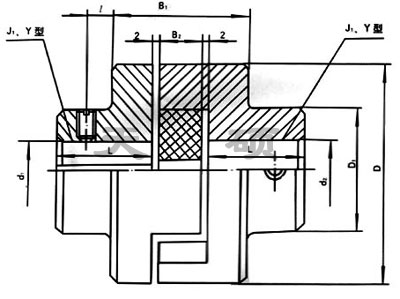

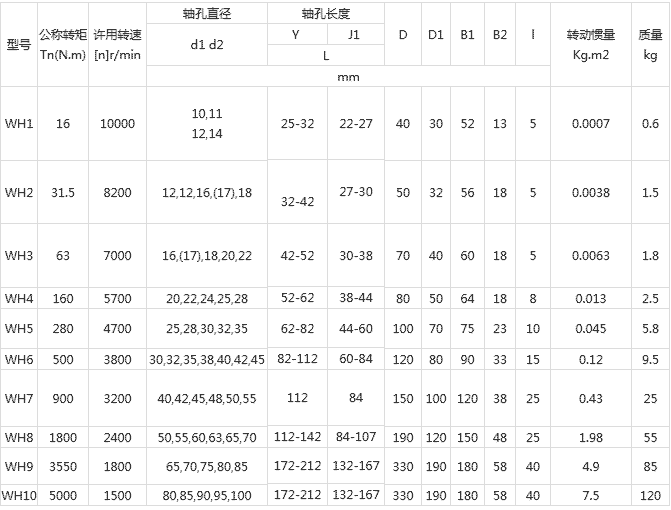

滑块联轴器,WH型-滑块连轴器基本参数和主要尺寸 mm
注：1、表中联轴器质量、转动惯量是按最小轴孔直径和最大长度计算的近似值。
2、括号内的数值尽量不选用。
3、工作环境温度-20～+70℃。
