TAG系列膜片联轴器

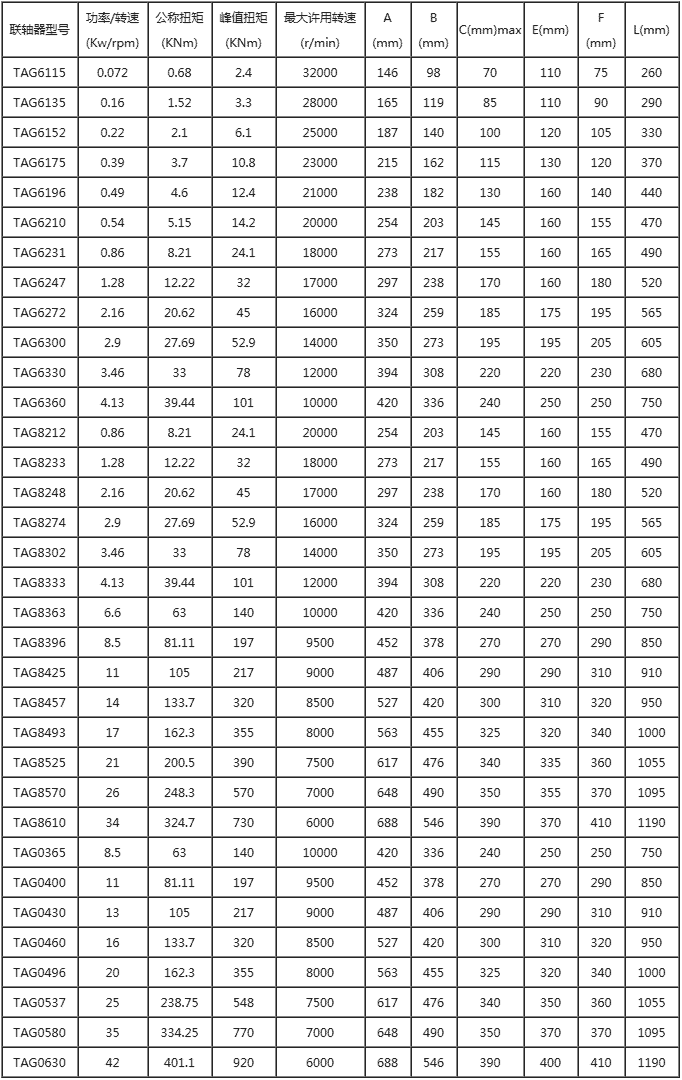

型号说明：
TAG系列膜片联轴器产品介绍：注： ◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算； ◆径向不对中数值是

TAG系列膜片联轴器产品介绍：

TAG系列膜片联轴器

注：

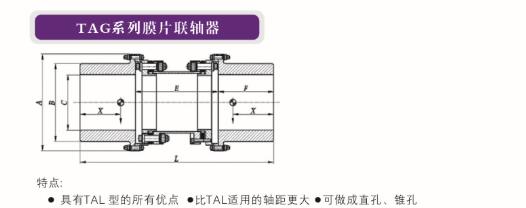

◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；

◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：

式中: K-所需扭转刚度 KT-表上的扭转刚度 △KT-中间段每米扭转刚度量 △L-尺寸E的变化值

◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
