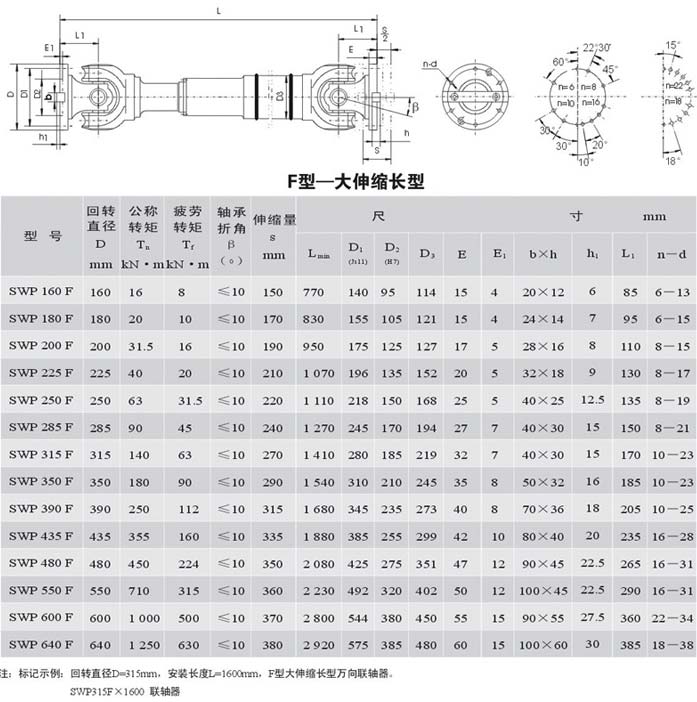

SWP-F大伸缩长型万向联轴器产品介绍：

万向联轴器的选择

联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。 　　具体选择时可考虑以下几点： 　　1．由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。 　　2．联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。 　　3．所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。 　　绝大多数联轴器均已标准化或规格化。设计者的任务是选用，而不是设计。选用联轴器的基本步骤如下： 　　选择联轴器的类型 　　根据传递载荷的大小，轴转速的高低，被联接两部件的安装精度等，参考各类联轴器特性，选择一种合用的联轴器类型。 　　具体选择时可考虑以下几点： 　　1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如，对大功率的重载传动，可选用齿式联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。 　　2)联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。 　　3)两轴相对位移的大小和方向。当安装调整后，难以保持两轴严格精确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性联轴器。例如当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。 　　4)联轴器的可靠性和工作环境。通常由金属元件制成的不需润滑的联轴器比较可靠；需要润滑的联轴器，其性能易受润滑完善程度的影响，且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。 　　5）联轴器的制造、安装、维护和成本。在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动。

万向联轴器的选用计算

万向联轴器的计算转矩： 　　Tc=TKnKhK Ka≤Tn(N·m) 　　交变载荷时： Tc≤Tf (N·m) 　　式中 Tn——万向联轴器的公称转矩，N·m，（它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）； 　　Tf——万向联轴器的疲劳转矩，N·m 　　T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m) 　　Pw——驱动功率，kw 　　N——万向联轴器转速，r/min 　　Kn——万向联轴器的转速修正系数， 万向联轴器

Kh——万向联轴器的轴承寿命修正系数 　　K ——万向联轴器的两轴线折角修正系数 　　Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。 　　对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。 　　式中 ——万向联轴器的轴线折角，(°)；n——万向联轴器的转速，r/min.

万向联轴器的偏差知识

万向联轴器由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合. 万向联轴器常见类型有:通用型,高转速型,微型,可伸缩,大扭矩万向联轴器等诸多类型.WS.WSD小型十字轴万向联轴器 适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器. 　　万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节最大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.
